FluorCam开放式叶绿素荧光成像系统

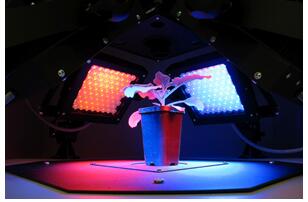

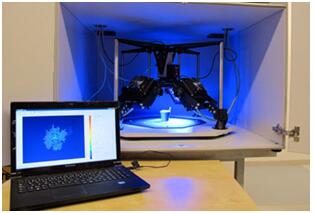

FluorCam开放式叶绿素荧光成像系统是一款高度无邪、应用普遍的植物心理生态研究仪器 ，系统接纳�？榛峁� ，有四个LEDs光源版、CCD镜头、支架、控制单位及FluorCam成像剖析软件等组成。两对LEDs光源版提供丈量光、光化学光和饱和光闪 ，角度和高度可调；CCD镜头高度可调 ，且可无邪设置PSI特制高迅速度CCD镜头或高区分率镜头 ，还可装配第五个光源版于镜头周边。标准设置（标准版）的最大成像面积为13×13 cm ，大型版最大成像面积达20×20 cm。既可对单个叶片举行叶绿素荧光成像 ，还可对整株植物举行叶绿素荧光成像 ，普遍应用于植物光合心理生态、植物逆境胁迫心理与易感性、气孔功效、植物情形如土壤重金属污染响应与生物监测、植物抗性、作物育种等研究。
应用领域:
- 植物光合特征和代谢杂乱筛选
- 生物和非生物胁迫的检测
- 植物抗胁迫能力或者易感性研究
- 气孔非均一性研究
- 代谢杂乱研究
- 长势与产量评估
- 植物——微生物交互作用研究
- 植物——原生动物交互作用研究
功效特点:
- �？榛� ，设置无邪 ，可自由装置替换光源板、自由调解光源角度和高度、自由调解CCD镜头高度 ，利便被测植物的处置惩罚、操作等
- 可自由选配差别波长LEDs光源板 ，如选配青色光源板用于气孔功效研究、选配紫外光源板用于多色荧光成像试验丈量等
- 成像面积大 ，大型版成像面积达20×20cm ，可对整株植物甚至多株植物（如拟南芥等小型植物）举行实验成像剖析
- 高迅速度CCD镜头 ，时间区分率达50张每秒 ，快速捕获叶绿素荧光瞬变
- 可举行自动重复成像丈量 ，可设置一个实验程序（Protocols）自动循环成像丈量 ，成像丈量数据自动准时间日期存入盘算机（带时间戳）
- 带有Kautsky诱导效应、荧光淬灭剖析等种种通用实验程序（protocols） ，丈量剖析参数达50多个
- 可选配TetraCam彩色成像�？� ，最大成像面积20×25cm ，用于叶片或植物形态丈量剖析
- 丈量样品包括叶片、花卉、果实、植物其它组织及整株植物、藻类等
手艺参数：
- 成像面积：标准版成像面积达13×13cm ，大型版成像面积达20×20cm ，可对植物叶片、植物组织、藻类、苔藓、地衣、整株植物或多株植物、96孔板、384孔板等举行成像剖析
- 丈量参数：Fo, Fo’, Fs, Fm, Fm’, Fp, FtDn, FtLn, Fv, Fv'/ Fm', Fv/ Fm ,Fv',Ft,ΦPSII, NPQ_Dn, NPQ_Ln, Qp_Dn, Qp_Ln, qN, qL, QY, QY_Ln, Rfd, ETR等50多个叶绿素荧光参数 ，每个参数均可显示2维荧色泽色图像
- 具备完整的自动丈量程序（protocol） ，可自由对自动丈量程序举行编辑
a) Fv/Fm：丈量参数包括Fo ，Fm ，Fv ，QY等

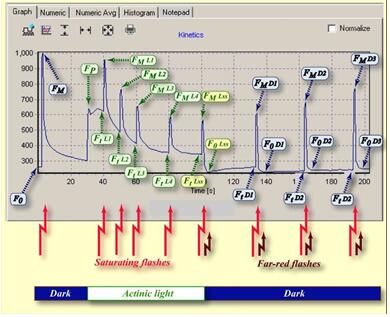

b) Kautsky诱导效应：Fo ，Fp ，Fv ，Ft_Lss ，QY ，Rfd等荧光参数
c) 荧光淬灭剖析：Fo ，Fm ，Fp ，Fs ，Fv ，QY ，ΦII ，NPQ ，Qp ，Rfd ，qL等50多个参数
d) 光响应曲线LC：Fo ，Fm ，QY ，QY_Ln ，ETR等荧光参数
e) PAR吸收与NDVI（选配）
f) GFP等静态荧光成像丈量（选配）
a)图像区分率：720×560像素
b)时间区分率：每秒50帧
c)A/D 转换区分率：12位（4096灰度色阶）
d)像元尺寸：8.6?m×8.3?m
e)通讯模式：千兆以太网
- 高区分率TOMI-2 CCD传感器（选配）
a)逐行扫描CCD
b)最高图像区分率：1360×1024像素
c)时间区分率：在最高图像区分率下可达每秒20帧
d)A/D 转换区分率：16位（65536灰度色阶）
e)像元尺寸：6.45?m×6.45?m
f)运行模式：1）动态视频模式 ，用于叶绿素荧光参数丈量；2）快照模式 ，用于GFP等荧光卵白和荧光染料丈量
g)通讯模式：千兆以太网
- 光源板：4块大型高强度封装LED光源板 ，每个光源板由36颗 LED阵列组成 ，光源板有用面积与成像面积相同 ，标准版13×13cm ，大型版20×20cm
- 丈量光：标配617nm红光 ，其它波段可选 ，一连时间10?s–100?s可调
- 双色光化光：标配为2红光（617nm）+2白光 ，可选配2红光（617nm）+2蓝光（470nm或445nm）或其它波长光源组合 ， Actinic1最大光强300?mol(photons)/m?.s ，Actinic2最大光强2000?mol(photons)/m?.s；最大光化学光可升级至3000?mol(photons)/m?.s
- 饱和光闪：最大光强4000?mol(photons)/m?.s ，可升级至6000 ?mol(photons)/m?.s
- PAR吸收丈量�？椋ㄑ∨洌涸逗旃�735nm（FAR）、650nm双色LEDs光源板与7位滤波轮及专用滤波片 ，用于丈量PAR吸收及NDVI
- GFP丈量�？椋ㄑ∨洌豪渡饣庠从�7位滤波轮及专用滤波片 ，用于丈量GFP（绿色荧光卵白）
- 7位滤波轮（选配）：加装差别波段滤波片 ，配合选配的专用光源板丈量PAR吸收和GFP、YFP等稳态荧光
- 紫外LED光源板（选配）：365nm或385nm ，1）丈量多色荧光（详见FluorCam多光谱荧光成像系统）；2）丈量wtGFP（野生型绿色荧光卵白）、DAPI（4',6-二脒基-2-苯基吲哚 ，一种荧光染料）
- 蓝色LED光源板（选配）：470nm ，1）丈量EGFP（增强型绿色荧光卵白）；2）用于气孔功效研究
- 绿色LED光源板（选配）：530nm ，丈量YFP（黄色荧光卵白）
- 其他可选配光源板：品蓝（447 nm） ，青色（505 nm） ，红色（627 nm） ，深红（655 nm） ，琥珀色（590 nm） ，远红（740nm）等

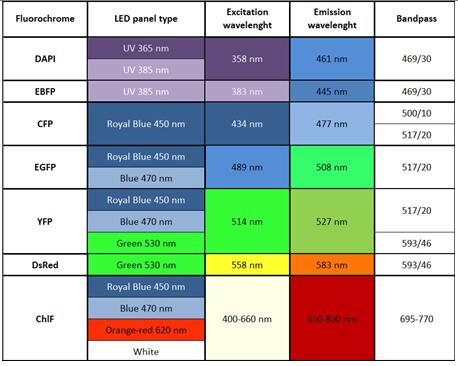

*丈量wtGFP、DAPI、EGFP、YFP等荧光卵白或荧光染料还需要选配7位滤波轮 ，高区分率CCD及响应滤波片

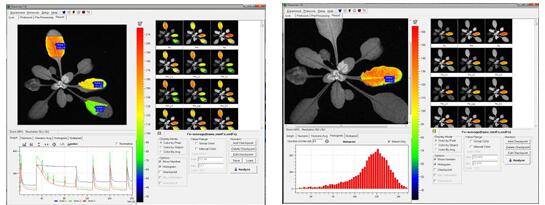

- FluorCam叶绿素荧光成像剖析软件功效：具Live（实况测试）、Protocols（实验程序选择定制）、Pre–processing（成像预处置惩罚）、Result（成像剖析效果）等功效菜单
- 客户定制实验程序协议（protocols）：可设准时间（如丈量光一连时间、光化学光一连时间、丈量时间等）、光强（如差别光质光化学光强度、饱和光闪强度、调制丈量光等） ，具备专用实验程序语言和剧本 ，用户也可使用Protocol菜单中的向导程序模版自由建设新的实验程序
- 自动丈量剖析功效：可设置一个实验程序（Protocol）自动无人值守循环成像丈量 ，重复次数及距离时间客户自界说 ，成像丈量数据自动准时间日期存入盘算机（带时间戳）
- 快照（snapshot）模式：通过快照成像模式 ，可以自由调理光强、快门时间及迅速度获得清晰突出的植物样本稳态荧光和瞬时荧光图片
- 成像预处置惩罚：程序软件可自动识别多个植物样品或多个区域 ，也可手动选择区域（Region of interest ，ROI）。手动选区的形状可以是方形、圆形、恣意多边形或扇形。软件可自动丈量剖析每个样品和选定区域的荧光动力学曲线及响应参数 ，样品或区域数目不受限制（>1000）
- 数据剖析模式：具备“信号盘算再平均”模式（算数平均值）和“信号平均再盘算”模式 ，在高信噪比的情形下选用“信号盘算再平均”模式 ，在低信噪比的情形下选择“信号平均再盘算”模式以过滤掉噪音带来的误差
- 输出效果：高时间剖析度荧光动态图、荧光动态转变视频、荧光参数Excel文件、直方图、差别参数成像图、差别ROI的荧光参数列表等
- 给光制度：静态或动态
- CCD检测规模：400–1000nm
- Bios：固件可升级
- 通讯方法：千兆以太网
- 供电电压：90–240V

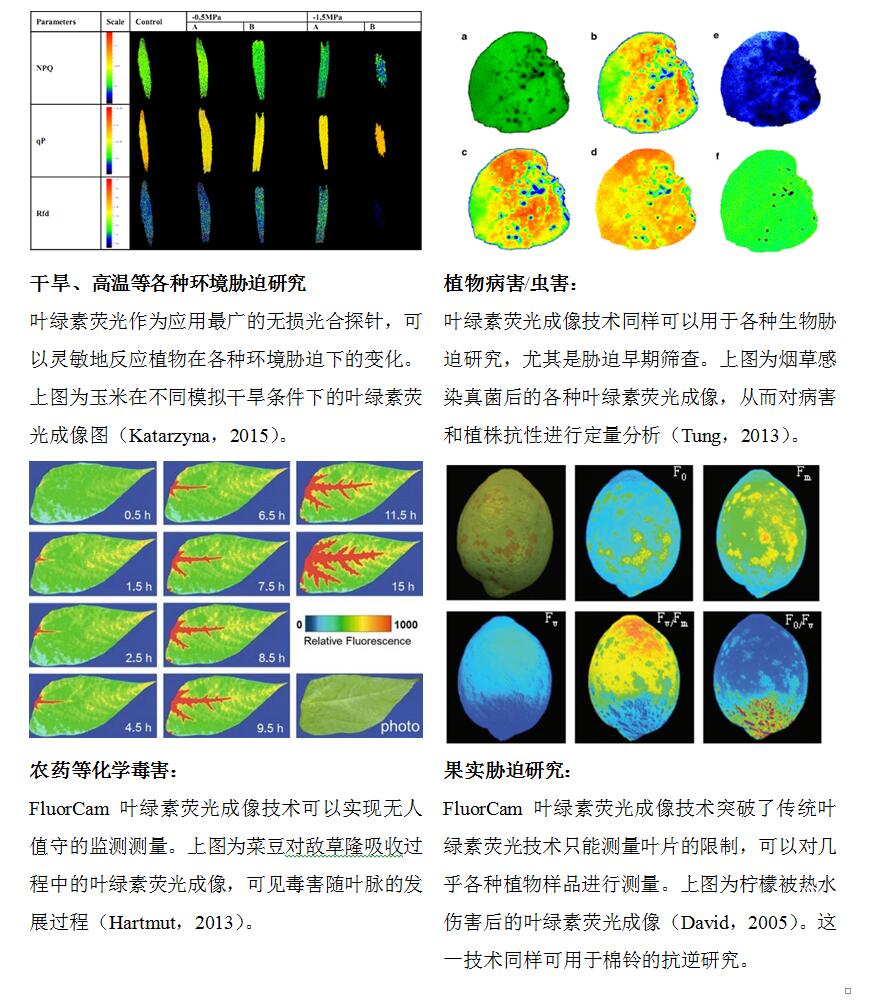

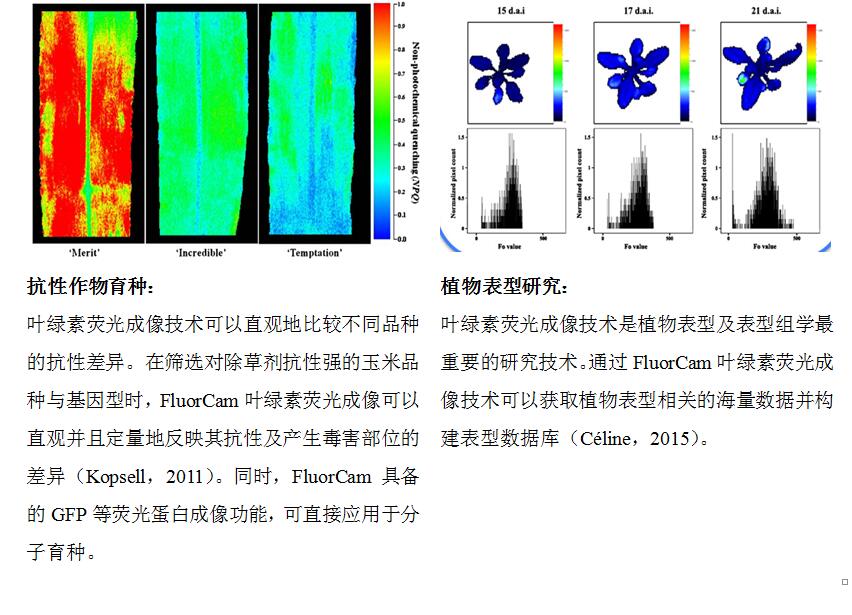

典范应用：
产地：欧洲
